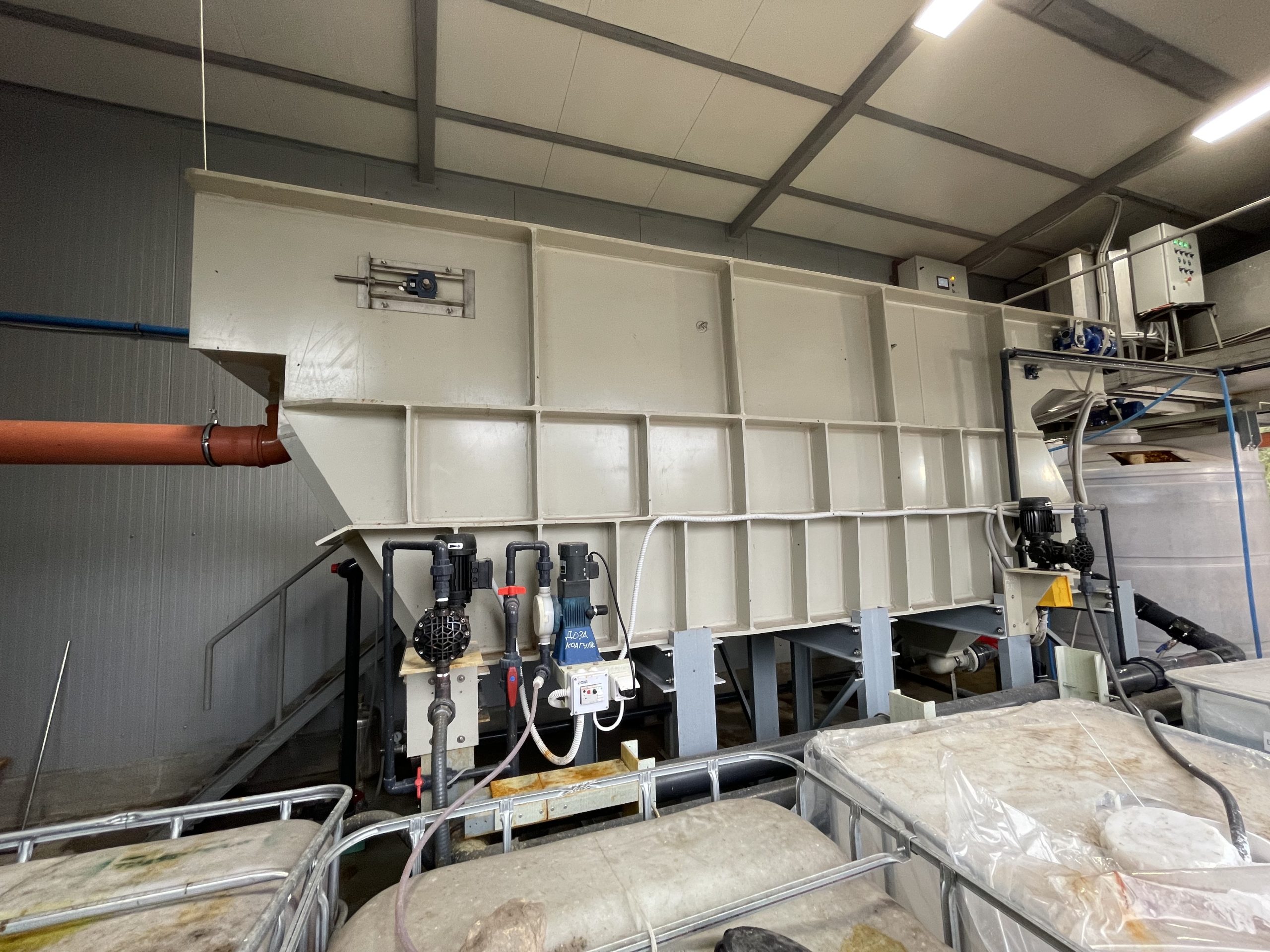

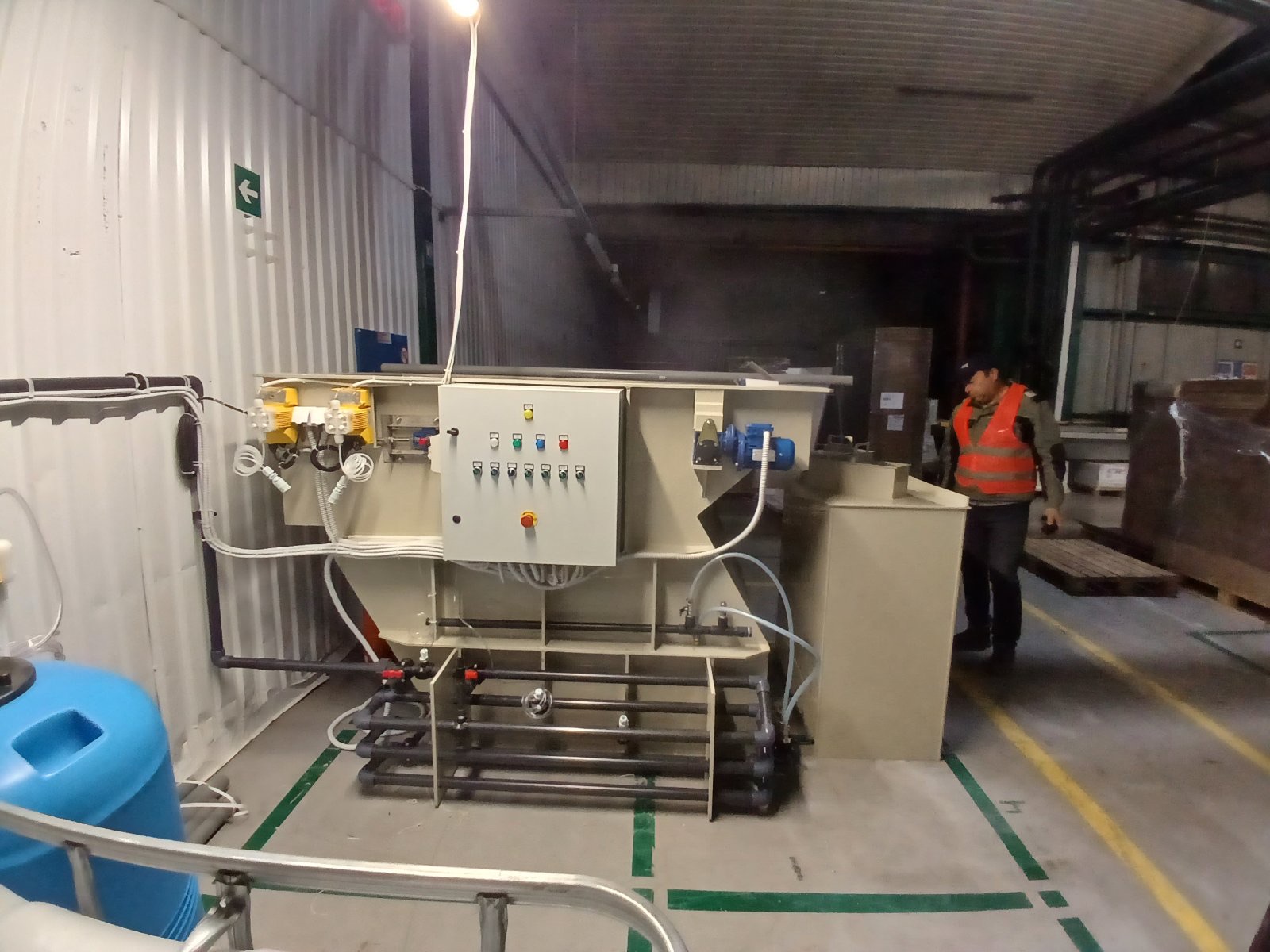

ТОВ «ПромАкваІнж» виготовляє флотаційні установки для фізико-хімічного очищення промислових стічних вод
продуктивністю від 1 до 100 м³/год з нержавіючої сталі або
хімстійкого поліпропілену.
Можливе проєктування та виготовлення установок більшої продуктивності або за додатковими вимогами замовника
(вибухозахист тощо) та під конкретні технологічні процеси (наприклад, добування каротину із солоної води).
Принцип роботи та особливості процесу
Під час механічного очищення зі стічних вод відносно легко видаляються частинки розміром 10 мкм і більше.
Дрібнодисперсні та колоїдні частинки після механічної очистки практично не видаляються, тому стічні води залишаються
агрегативно-стійкою системою.

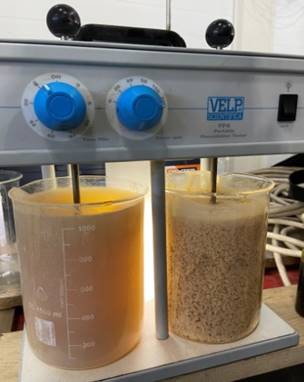

Для очищення таких стоків застосовують коагуляцію та флокуляцію: агрегативна стійкість
порушується, утворюються більші агрегати частинок, які ефективно видаляються на наступних етапах обробки.
Процес очищення методом флотації полягає в утворенні комплексів «частинка – бульбашка», спливанні цих
комплексів та видаленні пінного шару з поверхні оброблюваної води. Прилипання частинки можливе за умов незмочування або
поганого змочування частинки рідиною.
Важливими факторами флотації є розмір, кількість та рівномірність розподілу
повітряних бульбашок у стічній воді. Метод відрізняється простотою апаратурного оформлення та відносно невеликими
енерговитратами.
Фізико-хімічний процес
Флотаційна станція складається з слідуючих вузлів:
Насос подачі (води з проміжної ємності до флотатору/ трубчастого флокулятору )

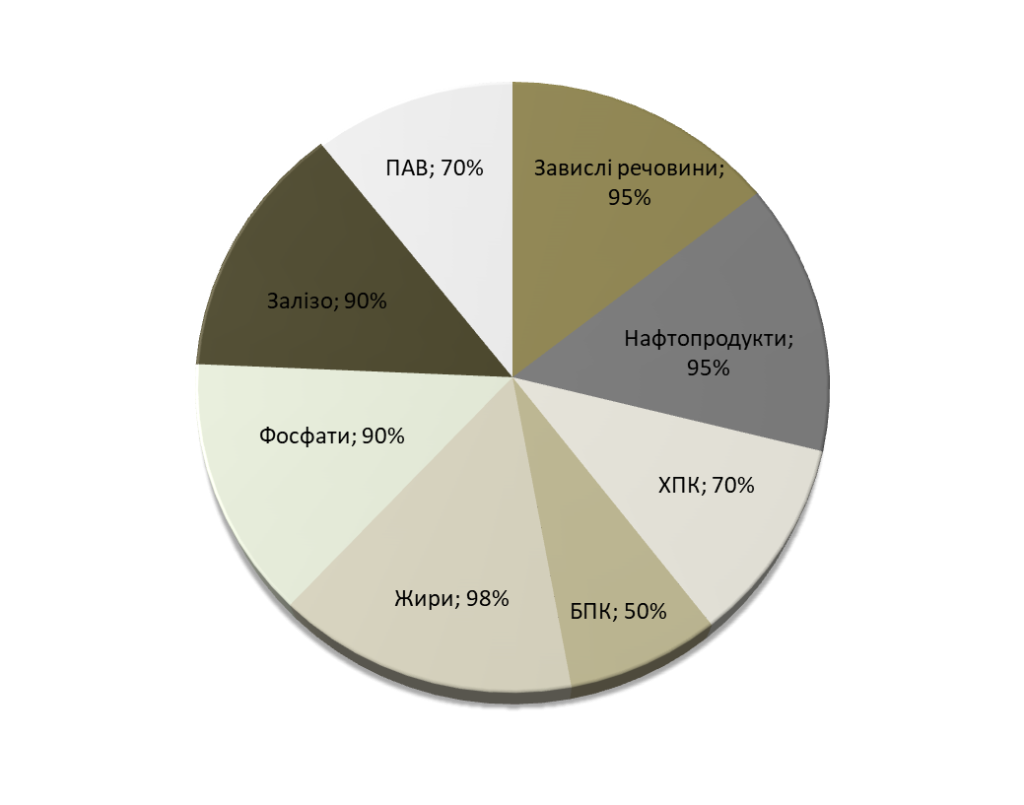

Ефективність очищення

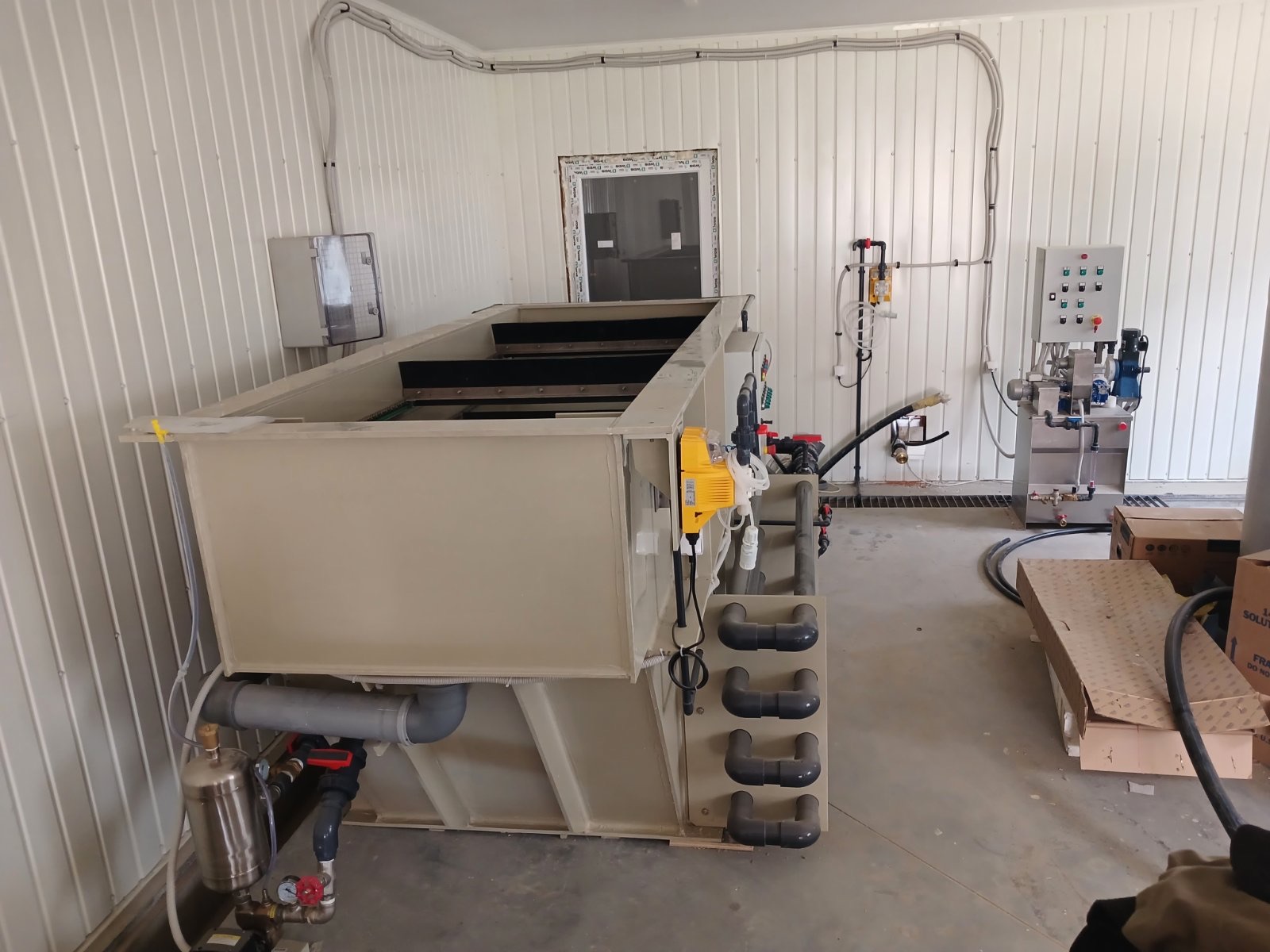

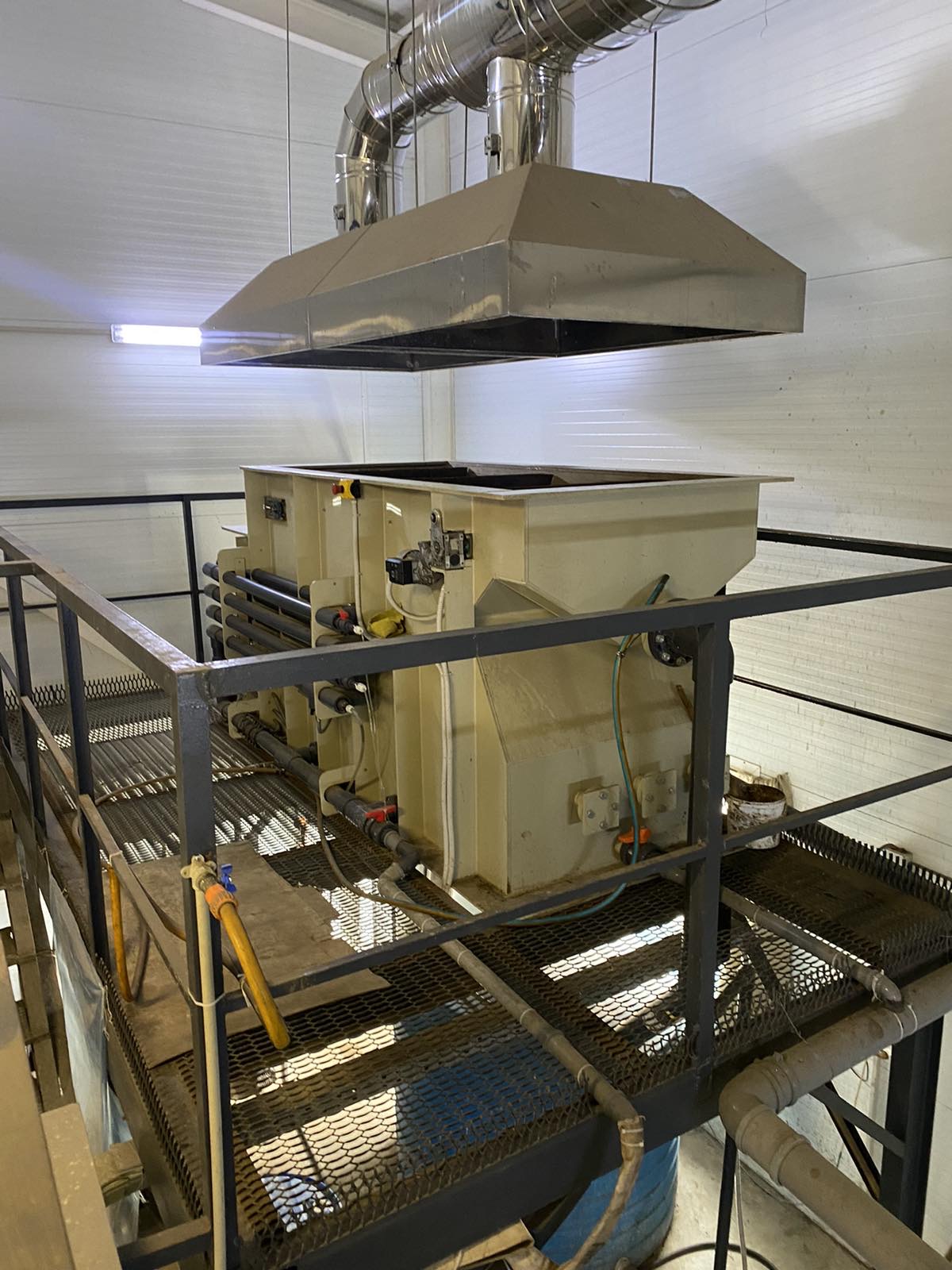

Склад флотаційної станції
Основні вузли
- Насос подачі (подача води з проміжної ємності до флотатора / трубчастого флокулятора).
Ключові компоненти

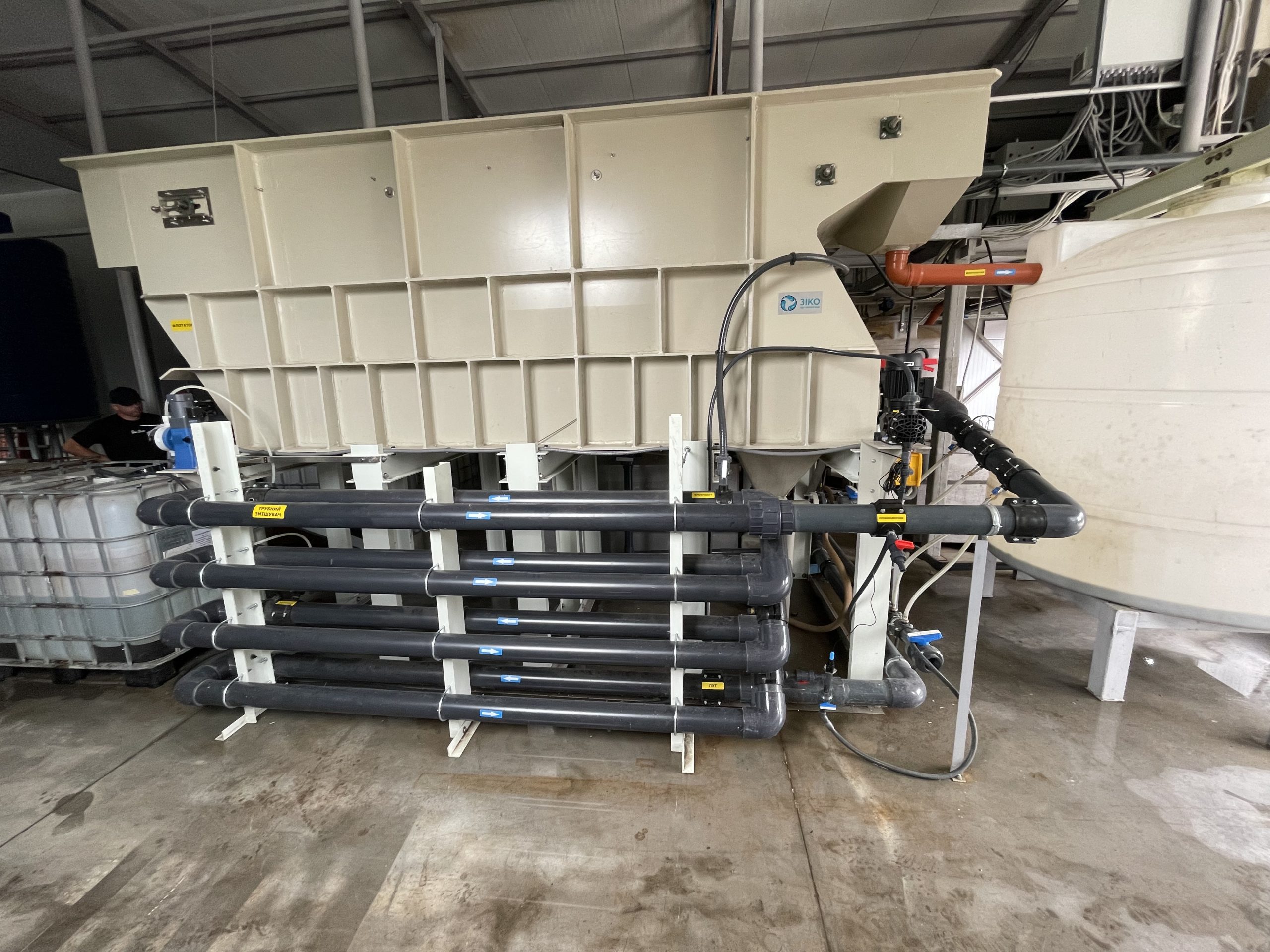

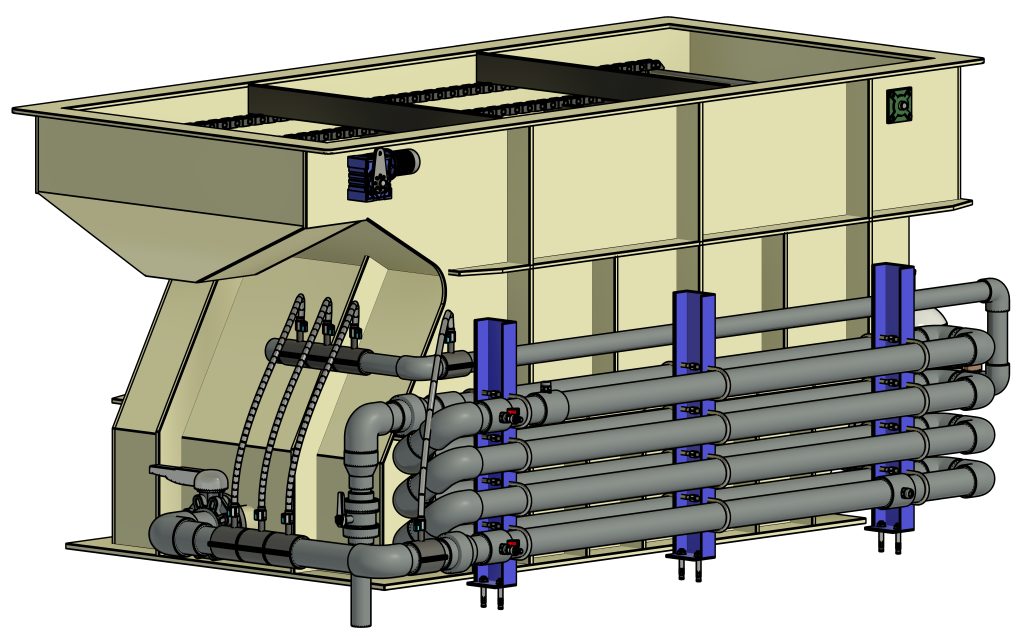

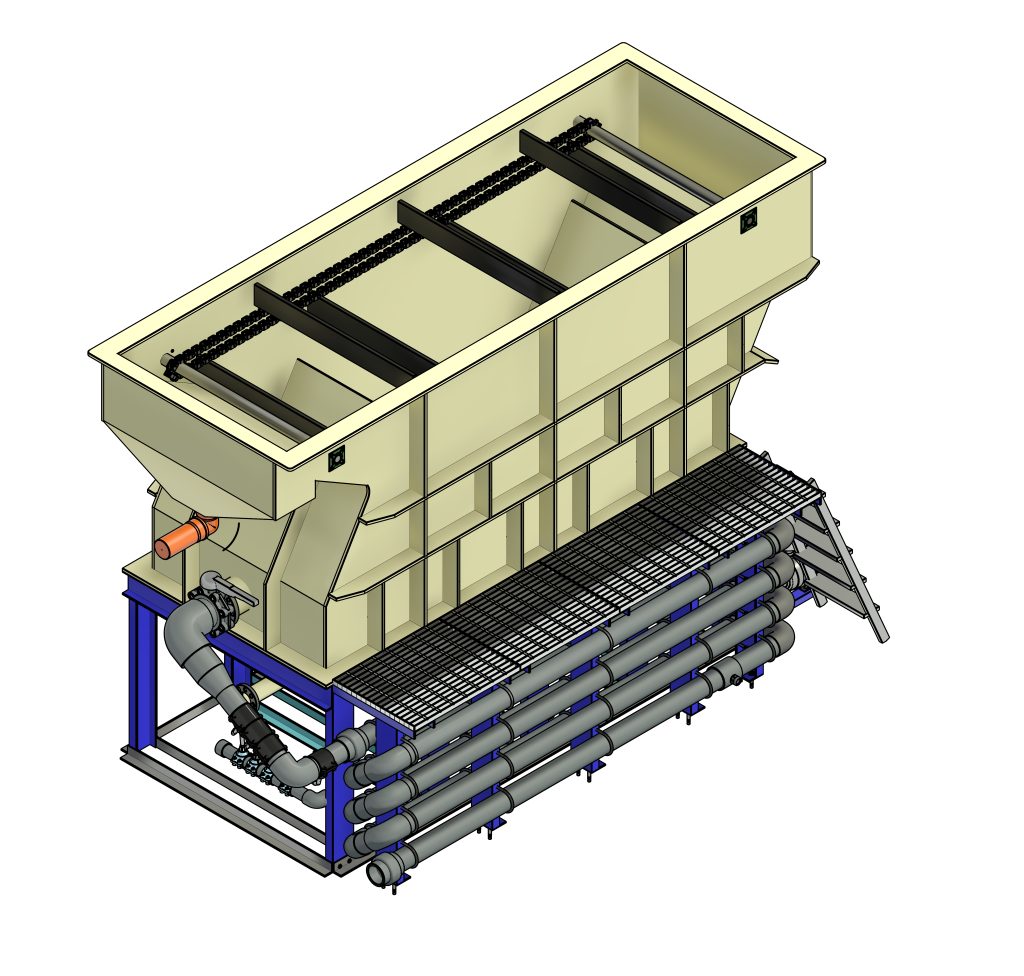

- Трубчастий флокулятор.
- Пристрій для дозування коагулянту.
- Пристрій для дозування нейтралізатора.
- Пристрій для дозування флокулянту.
- Автоматична станція відновлення (приготування) флокулянту.
- Пристрій для вимірювання та контролю pH.

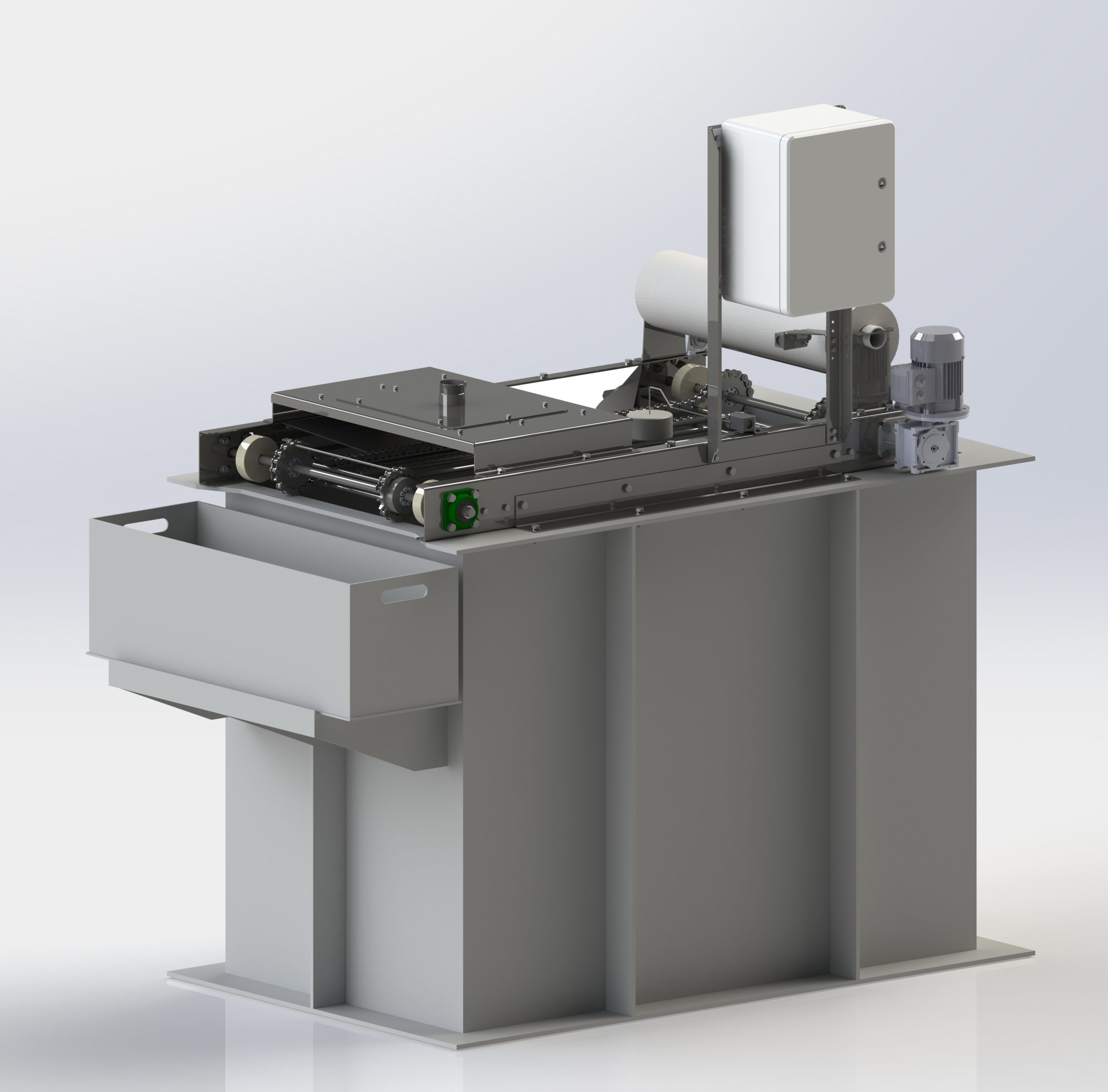

- Флотаційна установка з пристроєм для відокремлення/збирання плаваючого мулу/осаду (верхній скрепер).
- Клапани для видалення осаду.
- Система флотації з рециркуляційним насосом.
- Пневматична контрольна панель.
Сфери застосування
Флотатори застосовуються в таких галузях:
- м’ясокомбінати та забійні цехи;
- кондитерські фабрики;
- вугільні та нафтогазові підприємства;
- молокозаводи;
- целюлозно-паперові та текстильні комбінати;
- машинобудівні заводи та інші підприємства.
Модельний ряд та технічні характеристики
|
Найменування
|
Розміри (мм)
|
Вхідна труба
|
Вихідна труба
|
Шламовий трубопровід
|
Продуктивність
|
|
Флотатор 2Л
|
2100 x 1184 x 1512
|
50 мм
|
110 мм
|
110 мм
|
2 м³/год
|
|
Флотатор 5Л
|
2500 x 1250 x 1512
|
63 мм
|
110 мм
|
110 мм
|
5 м³/год
|
|
Флотатор 2 куб
|
2020 x 1210 x 1512
|
50 мм
|
110 мм
|
110 мм
|
2 м³/год
|
|

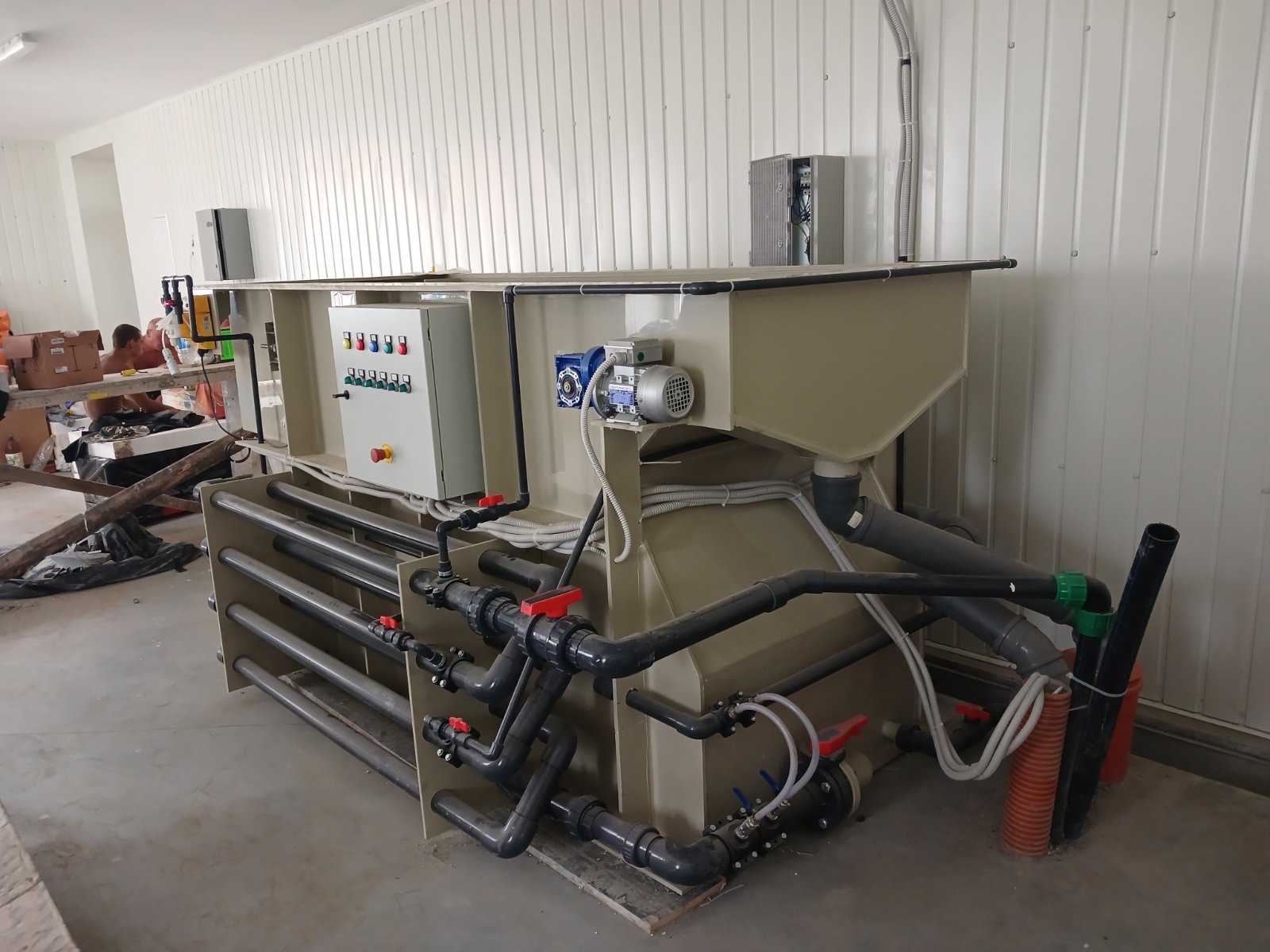

Флотатор 5 куб
|
2775 x 1250 x 1512
|
63 мм
|
110 мм
|
110 мм
|
5 м³/год
|
|
Флотатор 10 куб
|
3000 x 1500 x 1512
|
90 мм
|
160 мм
|
110 мм
|
10 м³/год
|
|
Флотатор 20 куб
|
3960 x 1500 x 2530
|
90 мм
|
160 мм
|
110 мм
|
20 м³/год
|
|
Флотатор 25 куб
|
4200 x 1500 x 2530
|
110 мм
|
160 мм
|
110 мм
|
25 м³/год
|
|
Флотатор 30 куб
|
4500 x 1500 x 2830
|
110 мм
|
160 мм
|
110 мм
|
30 м³/год
|
|
Флотатор 40 куб
|
5600 x 1500 x 2530
|
125 мм
|
160 мм
|
160 мм
|
40 м³/год
|
|
Флотатор 50 куб
|
6000 x 1500 x 2730
|
160 мм
|
160 мм
|
160 мм
|
50 м³/год
|
|
Флотатор 60 куб
|
6000 x 2000 x 2730
|
160 мм
|
160 мм
|
160 мм
|
60 м³/год
|
|
Флотатор 100 куб
|
7270 x 2300 x 2130
|
160 мм
|
250 мм
|
200 мм
|
100 м³/год
|
